氦气标准漏孔 E-9mbar.L/s (E-10Pa.m3/s) 通道型 氦质谱检漏仪 氦检系统 标定与校准 国际证书NIST TL4,5,6,6,8,9

您的当前位置: 首 页 >> 产品展示 >> 储气罐式标准漏孔

氦气标准漏孔 E-9mbar.L/s (E-10Pa.m3/s) 通道型 氦质谱检漏仪 氦检系统 标定与校准 国际证书NIST TL4,5,6,6,8,9

  • 所属分类:储气罐式标准漏孔

  • 点击次数:
  • 发布日期:2018/08/02
  • 更多
  • 在线询价
详细介绍

E-9 mbar.L/sec (E-10Pa.m3/s)氦气标准漏孔(通道型)

5.17x10-9mbar.l/sec=5.17x10-10pa.m3/sec=10-9秒(折合31.7年)漏出5.17ml标准气体(0,1个大气压)。



标准漏孔是检验氦质谱检漏仪、氦检系统准确与否的唯一标准。睿米是标准漏孔业界先进-美国雷科公司(LACO Technologies)在中国的代表处,每一个标准漏孔都提供美国NIST国际证书,并符合ISO/IEC17025标准,可以作为第三方校准的标准源。

LACO标准漏孔采用独特的微通道MTC(Micro-Tube Capillary)技术,是漏孔制作工艺的重大突破,对比传统的石英渗透膜或特富龙渗透膜技术,以及传统的玻璃拉丝,金属压扁等通道型技术都是质的飞跃,克服了传统通道型和渗透膜制作工艺的缺陷,同时综合了二者的优点。

LACO微通道漏孔具有以下优点:

  1.     全量程支持,支持E-1到E-10mbar.L/sec;玻璃拉丝或金属压扁等通道型工艺一般只能稳定支持>E-6大漏率,而渗透膜一般只支持<E-7漏率

  2.     真空响应快,这是通道型漏孔优点而玻璃或特富龙渗透膜工艺缺乏的.

  3.     温度补偿系数仅为0.1%/℃,可忽略温度补偿;传统的玻璃渗透膜工艺温度补偿高达3~4%/℃,温度变化10℃,漏率偏差高达40以上。

  4. 稳定性非常好,这是金属压扁或玻璃拉丝工艺通道型漏孔所缺乏的(作为标准漏孔,稳定性不好是非常致命的,或者说不应该的)。

  5. 抗震、抗摔。玻璃或特富龙渗透膜,以及玻璃拉丝工艺致命缺陷,很容易破碎导致不可用和使用寿命短。

  6. 防堵塞性能良好,克服传统通道工艺容易堵塞的致命弱点,提高了稳定性和使用寿命

  7. 大压力支持,MTC工艺支持>40Mpa压力漏孔制作,优于其他工艺数倍到数十倍。意味着更小的衰减,更稳定的漏率,数倍的使用寿命;

  8. 支持同时指定压力、指定漏率制作漏孔,如35Mpa下漏率为1x10-5mbar.L/sec,模拟实际的测试工件。



微通道MTC(Micro-Tube Capillary)技术,请参见:http://www.realmeter.cn/product/400.html

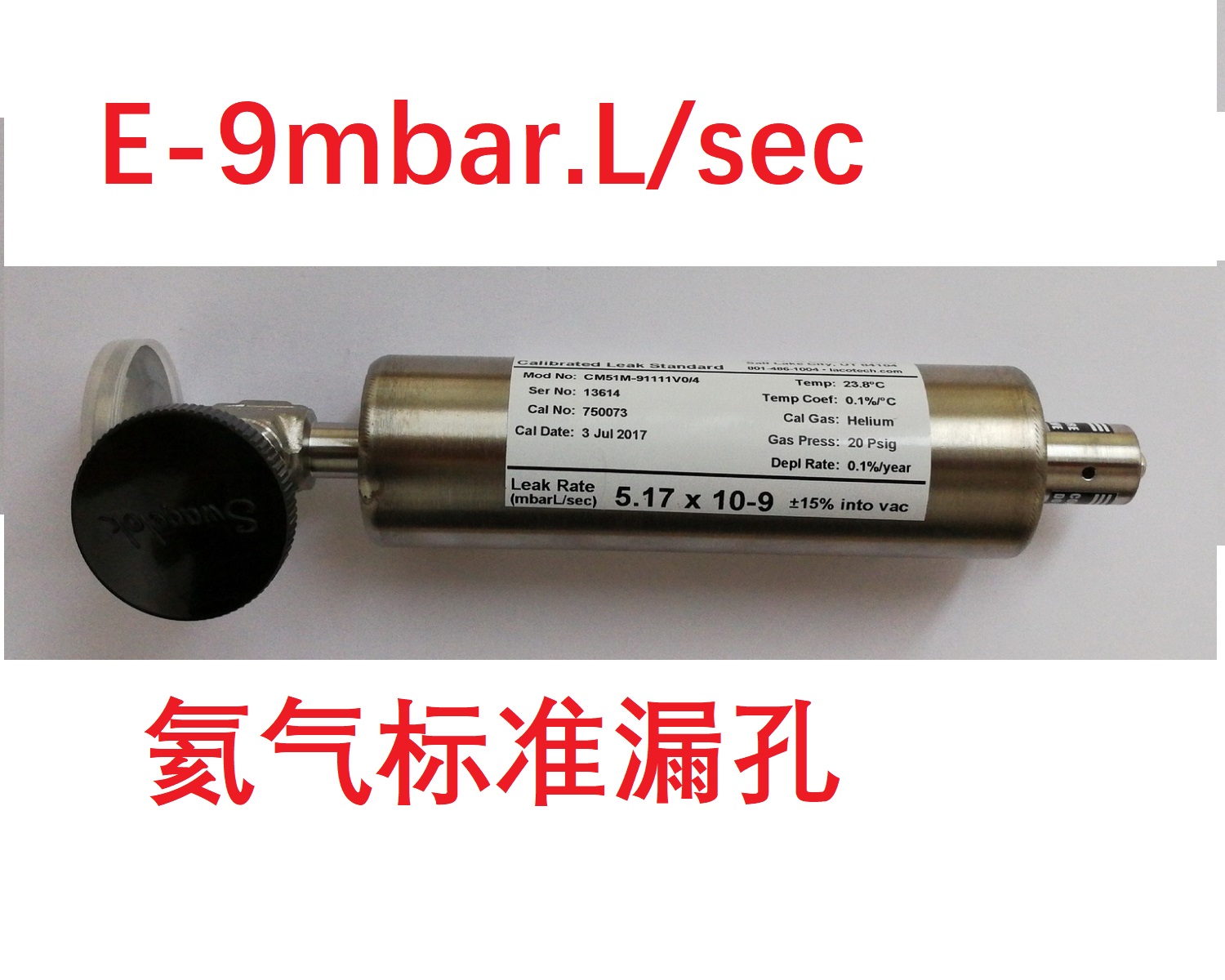

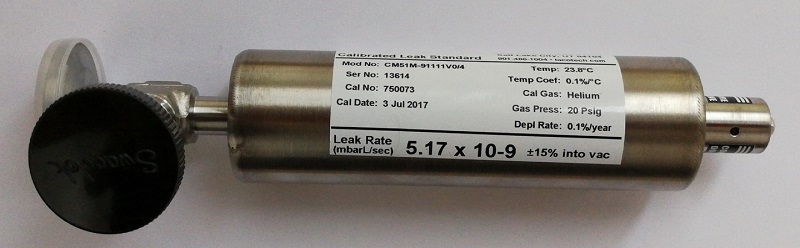

图:E-9mbar.L/sec实物照片(1)

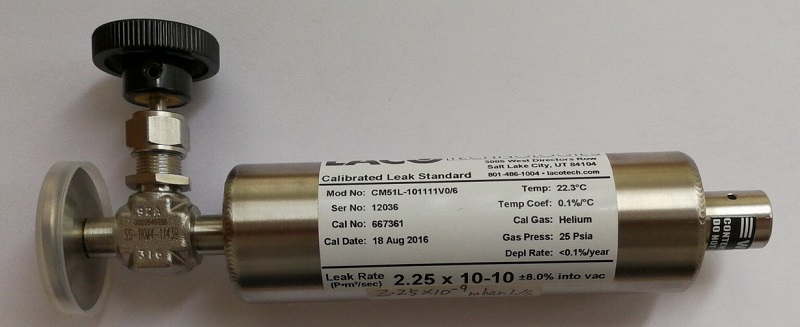

图:E-9mbar.L/sec实物照片(2)2.25E-10P.m3/sec=2.25E-9mbar.L/sec

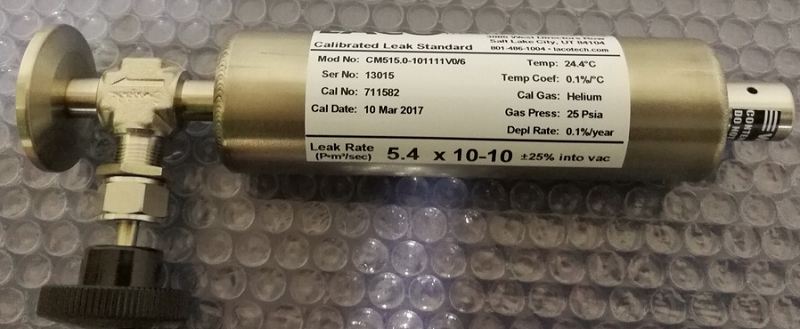

 图:E-9mbar.L/sec实物照片(3)5.4E-10P.m3/sec=5.4E-9mbar.L/sec



E-9mbar.L/sec氦气标准漏孔技术规格

1

漏率(Leak Rate)

E-9mbar.L/sec



2

不确定度(Uncertainty)

±15%

3

订货号

CM51L-91111V0/4: 低位(1~3)漏率

CM51M-91111V0/4: 中位(4~6)漏率

CM51H-91111V0/4: 高位(7~9)漏率

或指定漏率,

    CM514.5-91111V0/4表示4.5x10-9mbar.L/sec,

    制作公差:±10%(特殊要求可缩小公差)

4

漏孔制作技术(Leak Element)

通道型-专有的微通道MTC(Micro-Tube Capillary)技术,抗震,抗摔,防堵塞性好,支持450Bar高压

5

气体(Gas)

Helium (100%)

6

校准点个数(# of Cal Pts)

1

7

气瓶规格(Reservoir Style

115cc

8

年耗损(Est. Depl. Rate)

<0.1%(阀门常开)

9

温度补偿(Temp. coef.)

0.1%/℃,可忽略温度修正

10

阀门(Isolation Valve)

手动

11

接口(Outlet Connection)

KF25

12

出口(Outlet Pressure)

真空

13

压力表(gauge

14

证书Certificate

美国NIST A2LA Traceable Certificate可溯源证书,符合ISO/IEC17025标准

15

其他

 订货须知:请提供接口类型以及具体漏率需求,以及其他要求(如可定制阀门类型)

          要求指定漏率的按照±10%公差定制。



图:一组标准漏孔,E-5到E-12mbar.L/sec,跨8个量级



 标准漏孔演示视频(E-5~E-12mbar.L/sec, 8个不同漏率量级漏



网页链接:http://v.youku.com/v_show/id_XMzE1Njg5Njg3Ng==.html?firsttime=48

二维码(微信扫描观看)


视频网盘下载: https://pan.baidu.com/s/1jIGgOGQ







睿米提供全球高等级之气体标准误产品及标准漏孔(可跟踪NIST A2LA证书),包括氦气标定漏孔(校准漏孔、标准漏孔)和其他气体标准误产品。我们的产品覆盖:

1)     气体:包括HeAirAr N2CO2N2OHe3R-12R-22H2D2SF6NeXeR-134a CH4 KrR-404aR-290C0R-407cR-410 NH3Halon 1301…

2)     漏率,从E-0mbar.l/s ~ E-12 mbar.l/s

3)     压力:-100Kpa ~ >40MPa

4)     接口:提供各种接口定制

5)     定制漏孔零活,可指定漏率或压力,或同时指定漏率和指定压力

6)  不同场合:全球各大厂家之氦质谱检漏仪冷媒检漏仪标定漏孔(外置、内置、吸枪);提供开放式标准误产品(连接在线气瓶)以及根据客户要求提供定制产品(用于工业、实验室、研究院所产品集成)




相关参考资料:

1.   LACO外置氦气标准漏孔(全系列)介绍

2.   LACO标准漏孔证书样张(全球高等级之符合ISO17025标准的美国计量局NIST AL2LA证书)

3.   为什么检漏仪要用外置标准漏孔标定

4.   标准漏孔大全:有源标准漏孔(带气源标准漏孔),无源标准漏孔(开放式标准漏孔),支持各种气体,支持同时指定漏率与压力,高压漏孔(40Mpa),冷媒漏孔,氢气漏孔,可调式漏孔…

5.   LACO标准漏孔介绍-上海睿米20180130.pdf





演示视频:

1

标准漏孔系列演示视频:E-5~E-12mbar.L/sec, 8个不同漏率量级

视频播放:

http://v.youku.com/v_show/id_XMzE1Njg5Njg3Ng==.html?firsttime=48

网盘下载:

https://pan.baidu.com/s/1jIGgOGQ

2

正压(吸枪模式,Sniffer模式)标准漏孔演示视频E-5~E-8mbar.L/sec, 4个不同漏率量级

视频播放:http://v.youku.com/v_show/id_XMzI4MzA2MjMzNg==.html?firsttime=8

网盘下载: https://pan.baidu.com/s/1slJWNBR
