睿米公司发布世界先进水平的SQT-100超级快速吸枪

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

睿米公司发布世界先进水平的SQT-100超级快速吸枪

发布日期:2020-12-02 00:00 来源:http://www.realmeter.cn 点击:

SQT-100超级快速吸枪氦质谱检漏仪通用)

氦检和吸枪的革命性创新,成倍提高检漏效率:大吸速、反应超快、长距离

(SQT-100,是Inficon/Leybold检漏仪的QT-100快速吸枪模块的加强版。SQT-100不仅在Inficon/Leybold氦质谱检漏仪上使用,可在所有进口/国产品牌检漏仪通用,而且反应更快,支持更长距离,更大吸速;其领先的独特的流导设计,在超长距离如50m,100m,亦可快速反应,从而使氦检/吸枪检测能力得到前所未有的提升和飞越)。

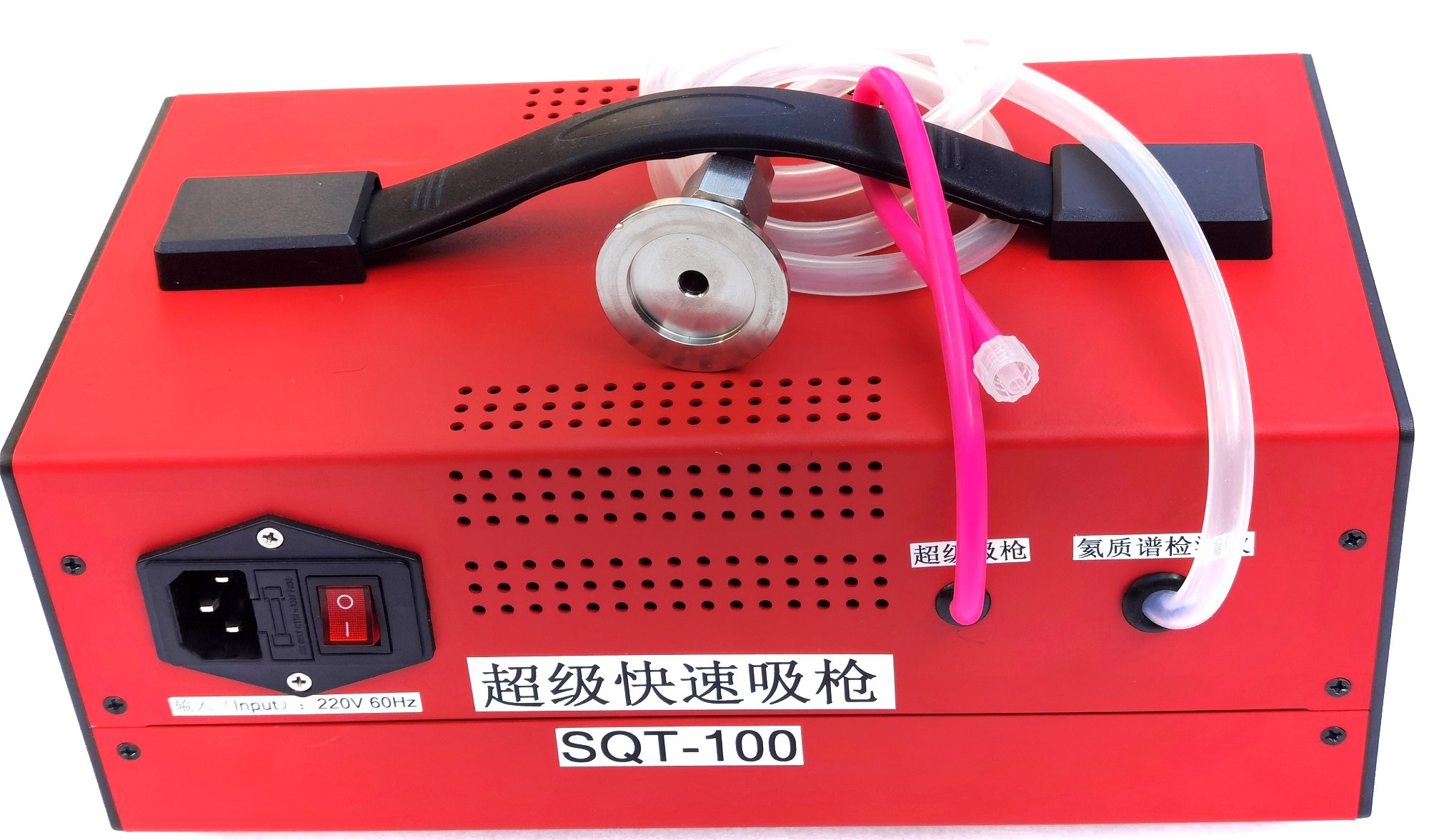

SQT-100超级吸枪模块

SQT-100是上海睿米仪器仪表(RealMeter Instruments)开发的一款通用型氦质谱检漏仪快速吸枪(Super-Quick Sniffer Probe) 。SQT-100采用睿米独特的流导设计,完美解决了普通吸枪吸速小(~0.25-1.0 cc/sec)、灵敏度低(离漏点0.5-1cm就会严重衰减错过漏点)、不支持长距离(一般不大于10m)、以及反应慢的缺点。

SQT-100是对传统吸枪和氦检的革命性的创新:

  • 检测快速、灵敏度高,极大提升检测效率:SQT-100支持2-50-100cc/sec大吸速,无需接触漏点,距离漏点3-5cm即可反应,快速检测而不错过漏点。

  • 业界领先的响应时间,即使超长距离亦可满足检测需求: <2.0秒(10m)  <4.0s秒(20m) <6.0秒(30m)  <10.0秒(50m) 。

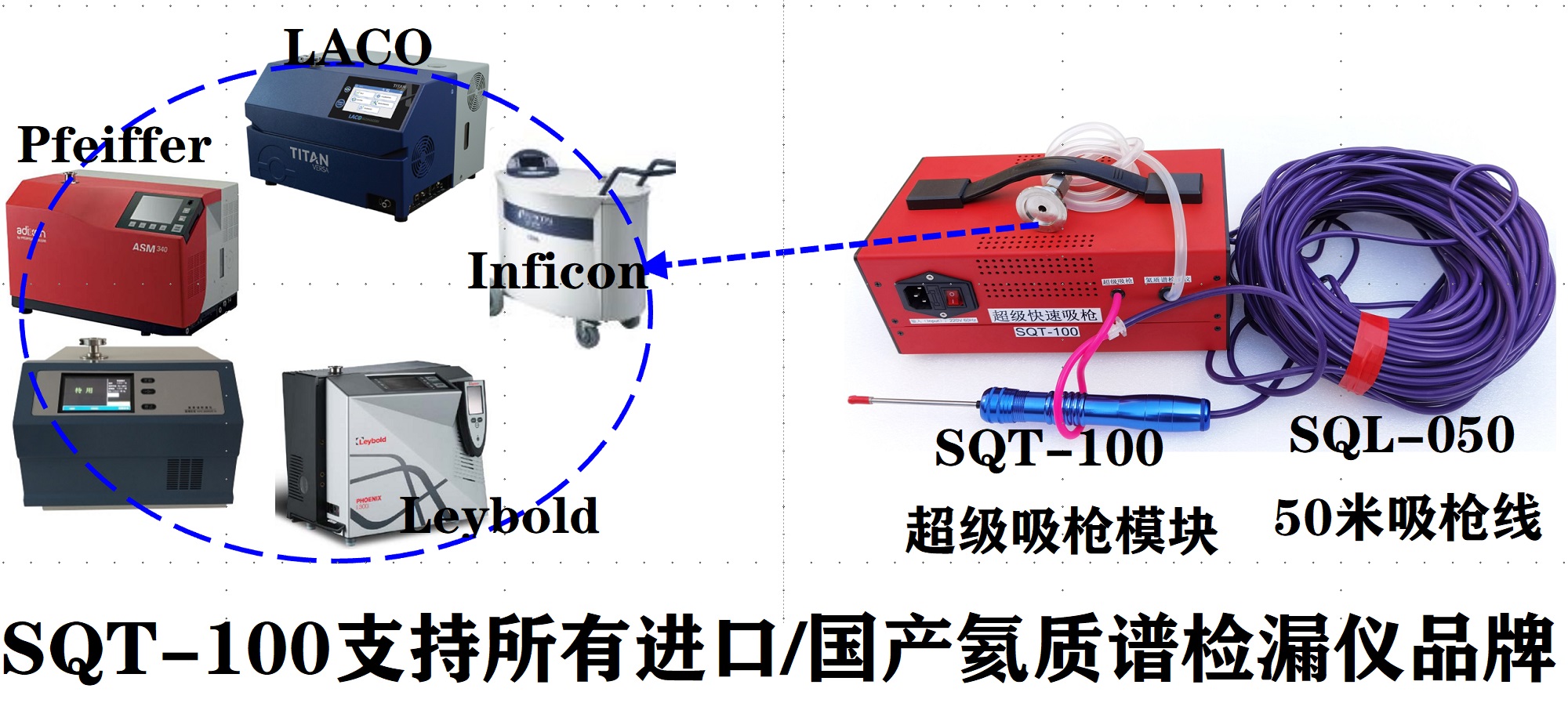

  • 通用:通用于任何进口/国产氦质谱检漏仪品牌,按照吸枪/真空模式设置操作即可。

  • 保护核心检漏仪:优化的流导设计确保检漏仪不受冲击,并阻止超微颗粒(0.1&mu;)。



SQT-100反应时间领先业界,变革了传统氦检/吸枪的检测方式,使得超长距离氦检成为现实。



SQT-100应用场景

  • 长距离的管路、管线、大型真空系统泄漏检测,如石油、化工、天然气、船舶、飞机&hellip;效率成倍乃至数十倍提高,更快速、更准确!

  • SQT-100嗅探头放置于真空泵排气口直接检测,解决氦质谱检漏仪在高真空(如<0.05mbar ,需停高真空泵)和低真空(>25mbar如电厂等,需增加流量控制阀) 不能直接检测的局限,SQT-100吸气量比检漏仪更大,检测更高效、更精确,同时可不影响生产运行!

  • 大面积区域快速高效检测:通过定制吸盘、吸块等,覆盖在待测区域表面(如100cmx10cm焊缝带)形成相对密闭内部对流空间,利用SQT-100的大流速(最大100cc/s),可快速判断该区域是否泄漏,极大提高检测效率和准确性!

  • 改造现有的氦气检漏仪成为高效的吸枪检漏仪&hellip; 搭建累积法氦检系统&hellip; 节省客户投资和运行成本

SQT-100技术规格

项目

描述

最小可检测精度

1x10-7mbar.L/sec

1x10-8Pa.m3/sec

响应时间

10米:2.0s秒

15米:2.6s秒

20米:3.7秒

30米:6.0秒

50米:10.0秒

100米:14.0秒(定制)

吸枪速度

2-50-100cc/sec(120-3000cc-6000cc/min)

吸枪因子

30-300倍

接口

KF25x1:连接检漏仪

吸枪线接口x1: 连超级吸枪线

支持氦质谱检漏仪型号

任何品牌,包括但不限于:Inficon,Leybold,Pfeiffer Adixen, Agilent Varian, ULVAC, SHIMADZU, 中科科仪,皖仪,迪泰,歌博&hellip;

工作电压/功耗

115/230 VAC, 50/60 Hz, 30W

工作温度

SQT-100超级吸枪模块: -10-50℃

SQL超级吸枪线:-100-150℃

尺寸/重量

275mm(长)x160mm(宽)x110mm(高)

2.5kg

*SQT-100配置非常简单,Inficon /Leybold /大部分国产检漏仪等KF25接口连接检漏仪吸入口,按照普通吸枪模式配置即可。

*检漏仪检漏口不支持吸枪配置模式的,如Pfeiffer Adixen检漏仪,按照真空模式配置,配置真空因子系数。

*超级吸枪校准,推荐TLS-5(L)标准漏孔,微通道技术,抗震抗摔设计,1~3x10-5mbar.L/sec,NIST可溯源证书,150cc气瓶,内部充氦>1500PSIG,终身不用补气。



二、订货号

名称

描述

订货号

超级吸枪模块SQT-100

超级吸枪模块(Super-Quick Probe),连接检漏仪和超级吸枪线SQL使用。支持所有的检漏仪,任何品牌,包括但不限于:Inficon,Leybold,Pfeiffer Adixen, Agilent Varian, ULVAC, SHIMADZU, 中科科仪,皖仪,迪泰,歌博&hellip;

RSQT100

超级吸枪线:5米

5米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<1.5s

RSQL005

超级吸枪线:10米

10米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<2.0s

RSQL010

超级吸枪线:15米

15米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<2.6s

RSQL015

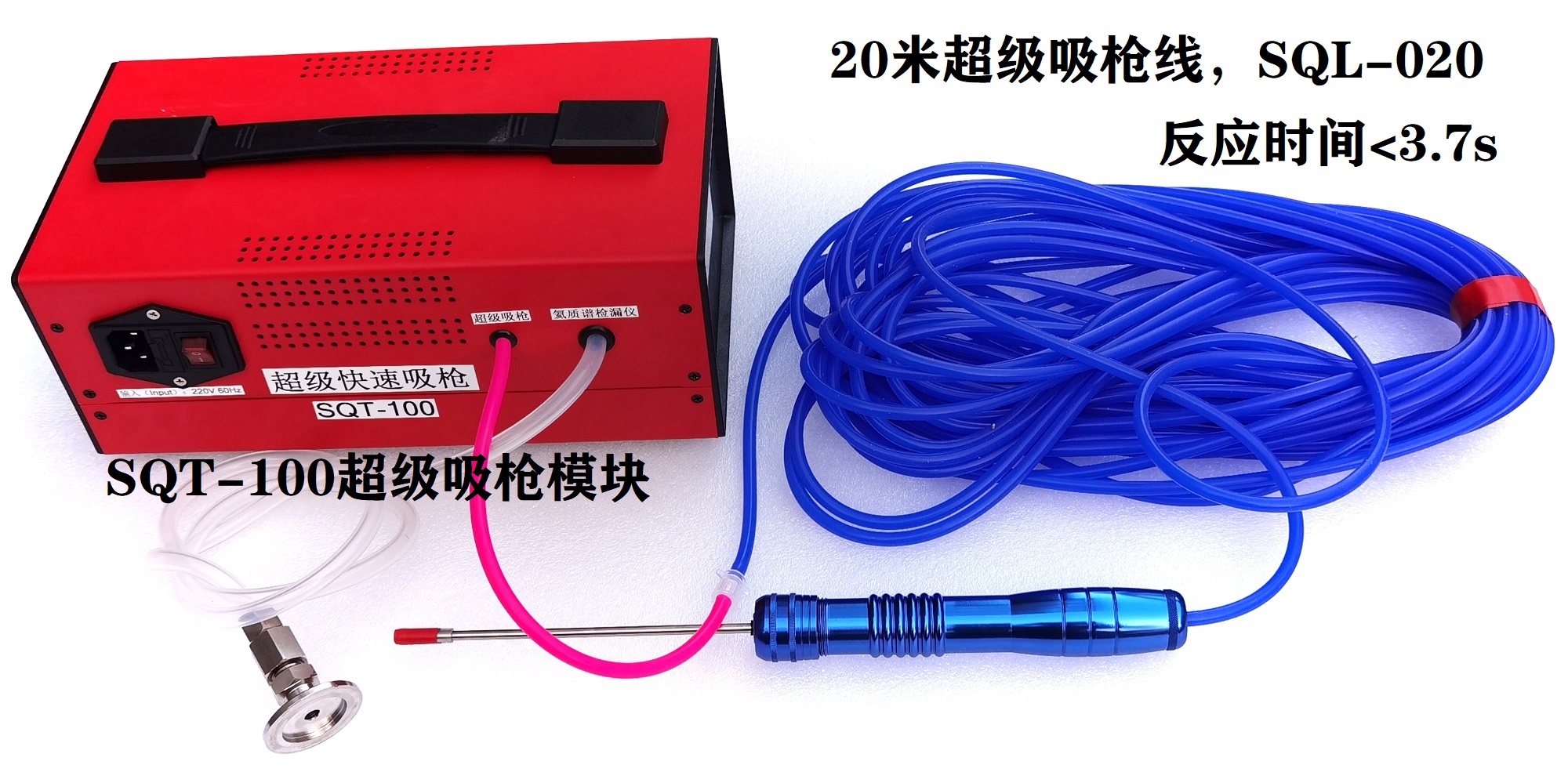

超级吸枪线:20米

20米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<3.7s

RSQL020

超级吸枪线:30米

30米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<6.0s

RSQL030

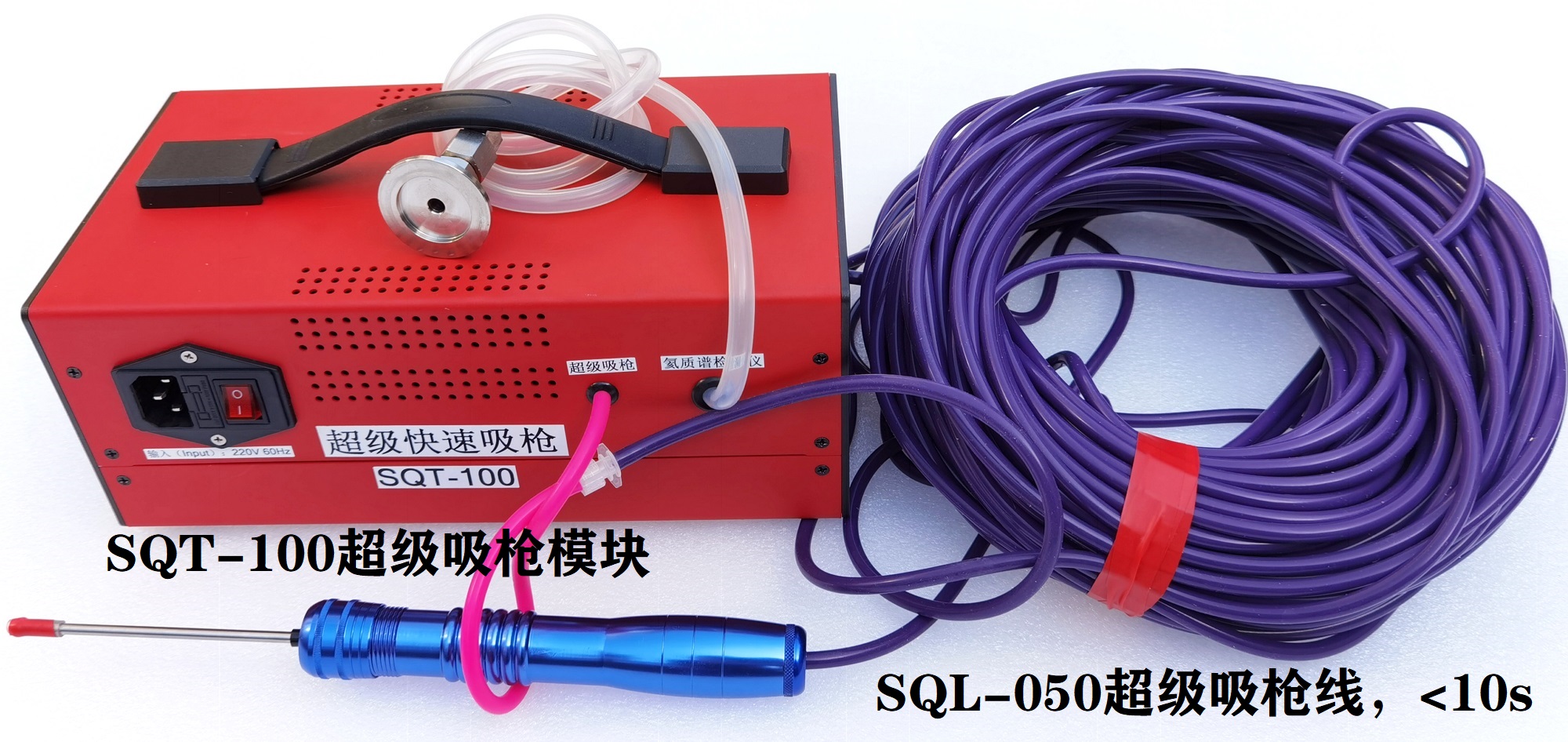

超级吸枪线:30米

50米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<10.0s

RSQL040

超级吸枪线:100米

100米超级吸枪线,配合SQT-100超级吸枪模块使用,反应时间:<14s

(需定制)

RSQL050

常用配件

超级吸枪滤芯

每根超级吸枪线默认配置5个滤芯

RSQTF05

10-6mbar.L/s吸枪校准漏孔

校准漏率:10-6mbar.L/s, NIST可溯源证书(可另外提供CNAS证书),吸枪校准口,150cc气瓶(充压~600PSIG),终身不用补气。微通道技术,抗震、抗摔、防堵塞性好,可忽略温度补偿(0.1%℃)

TLS-6S

10-5mbar.L/s吸枪校准漏孔

校准漏率:10-5mbar.L/s, NIST可溯源证书(可另外提供CNAS证书),吸枪校准口,150cc气瓶(充压~1500PSIG),终身不用补气。微通道技术,抗震、抗摔、防堵塞性好,可忽略温度补偿(0.1%℃)

TLS-5S

10-4mbar.L/s吸枪校准漏孔

校准漏率:10-4mbar.L/s, NIST可溯源证书(可另外提供CNAS证书),吸枪校准口,150cc气瓶(充压~1500PSIG)。微通道技术,抗震、抗摔、防堵塞性好,可忽略温度补偿(0.1%℃)

配置零流量阀门,每天使用1小时关闭阀门,终身不用补气。

TLS-4S-ZV
