睿米® RHSP增强型氦气吸枪

致力全面超越原厂品质，业界顶尖水平

支持所有进口/国产氦质谱检漏仪

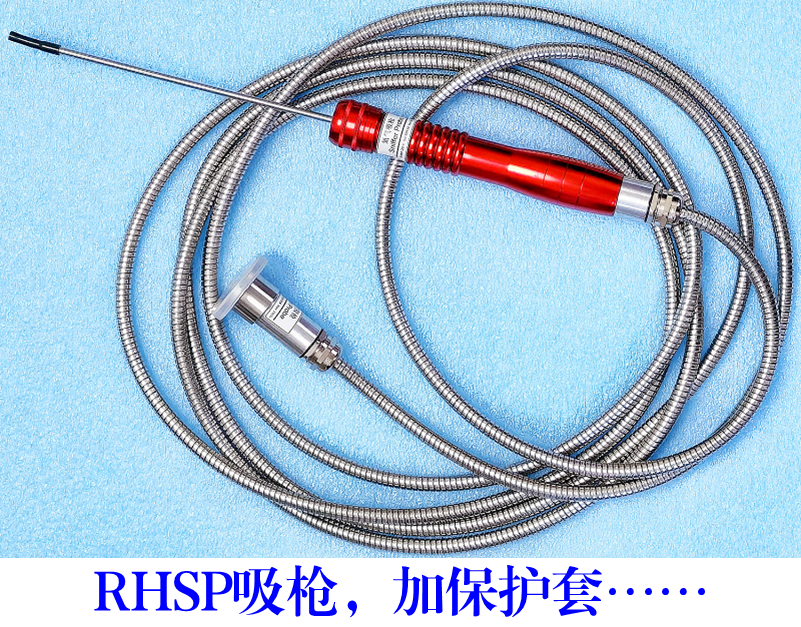

RHSP吸枪是上海睿米® (RealMeter Instruments) 基于优化流导技术和微通道毛细管工艺而开发的一款通用的增强型氦质谱检漏仪吸枪（Enhanced Universal Helium Sniffer Probe）：

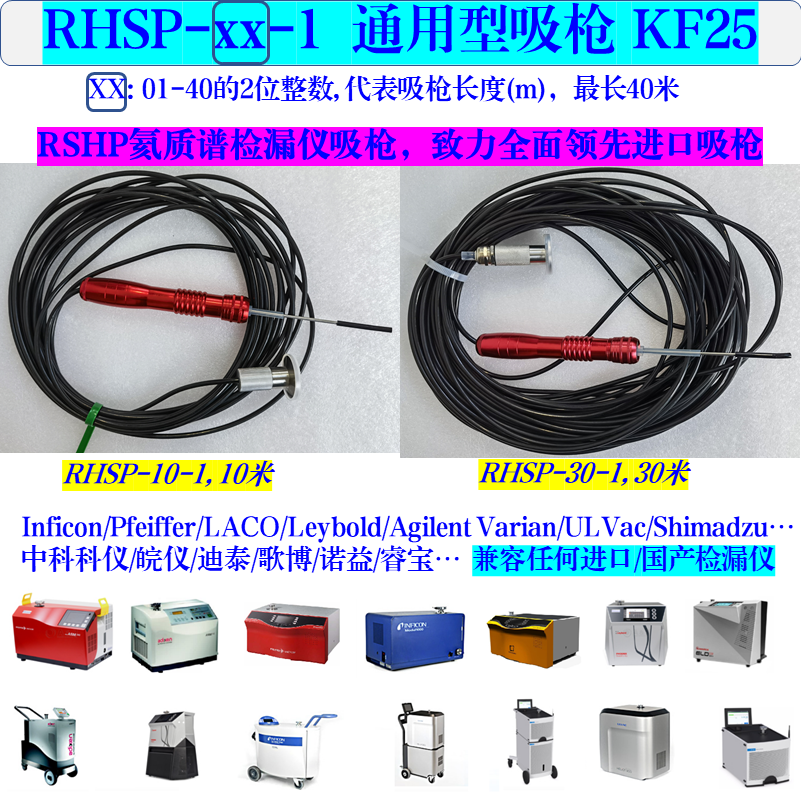

1.    通用性，支持所有国产/进口的氦质谱检漏仪， 包括但不限于：Inficon，Leybold，Pfeiffer Adixen, Agilent Varian, Edwards，ULVAC, SHIMADZU, 中科科仪，皖仪，迪泰，歌博，诺益，睿宝…。接口支持KF25（通用型），Staubli（Pfeiffer Adixen ASM系列），Rectus（Inficon LX218，Pfeiffer HLT550/560/570等）,以及定制接口等。•

2.    独家采用微通道制作工艺制作，关键指标-反应时间RHSP吸枪显著领先：~1.5s（5m），2.8s (10m) ，6.8s(20m)，11.5s (30m) ，16.8s (40m) 。

3.    因优异的流导设计，RHSP吸枪稳定性、测试精度和一致性远优于一般吸枪，最高的精度可以达到≤5x10-9mbar.L/sec。见测试视频。

4.    40米长距离支持：传统的设计在吸枪长度很难超过10-15m，RHSP即使长距离亦性能指标优异。

5.    抗恶劣环境之防堵塞设计：RHSP吸枪采用纳米滤芯+自洁净技术，见灰土中反复使用不被堵塞见演示视频。

6.     电厂检漏专用吸枪，提供IP68防水&防油雾保护头：支持在高温高湿冷凝水环境无需冷阱，或放在真空系统的前级真空泵（油泵/干泵）排气孔，替代真空法检漏无需停机。

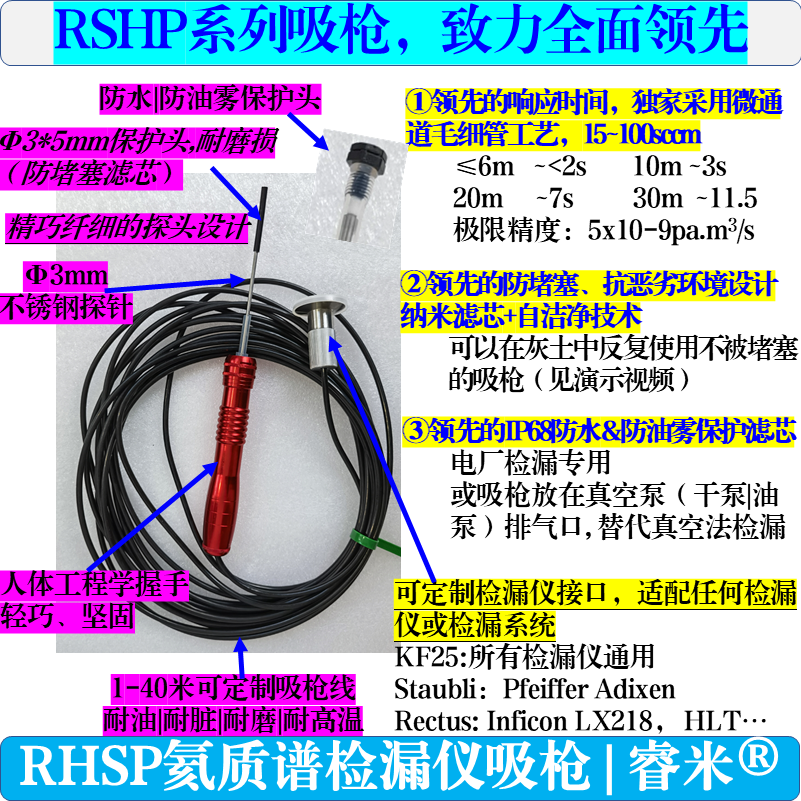

7.    吸枪线采用耐磨耐磨高温材质，人体工程学设计手柄，轻巧坚固；精巧的探针设计，仅φ3.0mm的不锈钢探针以及φ3.0x5.0mm耐磨损探针保护头，可以探测更多不可及位置。































































一、RHSP吸枪技术规格

名称	描述
最小可检测精度	≤5x10^-9mbar.L/sec ≤5x10^-10pa.m3/sec
长度	1-40米，可定制
支持接口	KF25：通用型，适配全球任何的氦质谱检漏仪 Staubli快接：Alcatel/Pfeiffer Adixen ASM 系列检漏仪 Rectus快接：Inficon LX218, Pfeiffer HLT, LACO T100等 或根据客户要求定制接头
响应时间（典型值~60sccm，Inficon UL1000， LACO T100检漏仪上测试结果）	3米：1.2s秒 5米：1.5s秒 10米：2.8秒 15米：4.7秒 20米：6.8秒 30米：11.2秒 ***测试结果在不通品牌的检漏仪有所差异(0.1~0.5s)，此测试结果基于TLS-5(带美国A2LA NIST证书）标准漏孔测试（1~3x10^-5mbar.L/sec），以探头进入漏孔至检漏仪读数最大值的时间作为测试结果. ***吸枪流速会影响响应时间，以Pfeiffer Adixen ASM142，原装10m吸枪~60sccm响应时间~3.0s， RHSP-10-2 10m吸枪（60sccm）响应时间~2.8秒， RHSP-30-2 30m吸枪（60sccm）~11.2秒，RHSP-30-2 30m吸枪（100sccm）~9.5秒，但建议吸枪吸速不宜过大，否则长久使用会损伤检漏仪。 客户订货时我们会根据客户的检漏仪型号配置最合适的吸枪吸速。
吸气速度	0.25-1.67cc/sec 15-100cc/min 客户订货时我们会根据客户的检漏仪型号配置最合适的吸枪吸速。
防堵塞探针保护头	支持，提供防堵塞吸枪保护头（含纳米防堵塞滤芯），耐磨损
防水、防油雾探针保护头	支持，提供IP68防水&防油雾滤芯保护头：电厂检漏专用，支持高温高湿有冷凝水环境无需冷阱；或放在真空系统的前级真空泵（油泵/干泵）出口，替代真空法检漏，同时无需系统停机。
其他	仅φ3mm的不锈钢探针以及φ3x5mm防磨损探针保护头，可以探测更多不可及位置。

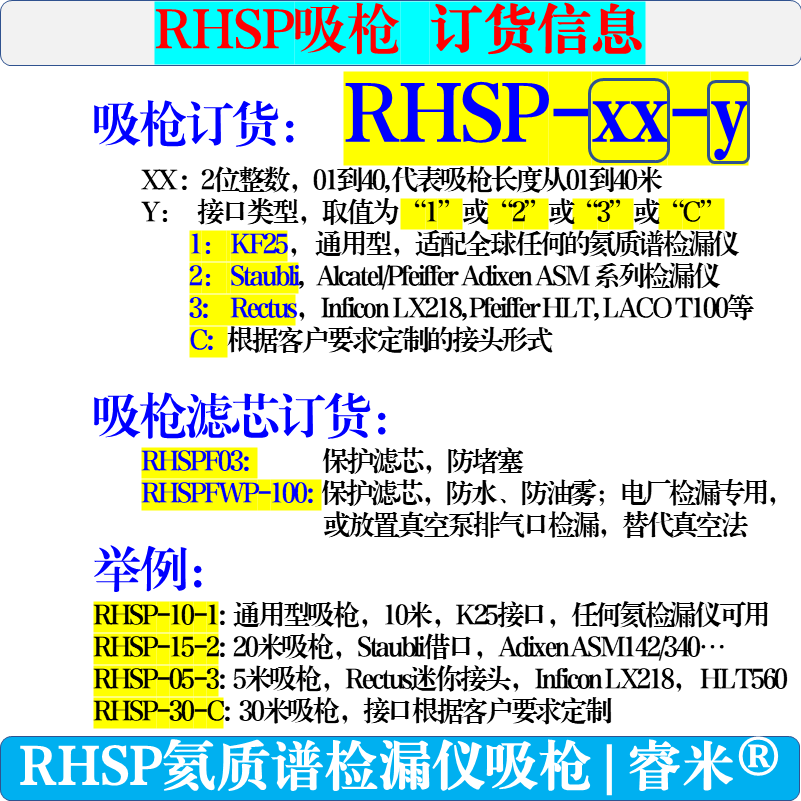

二、RHSP吸枪订货信息

	描述

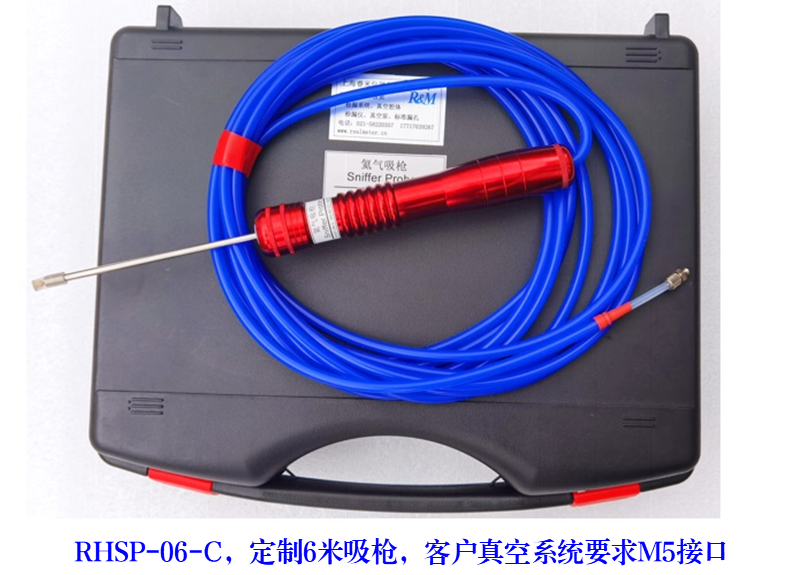

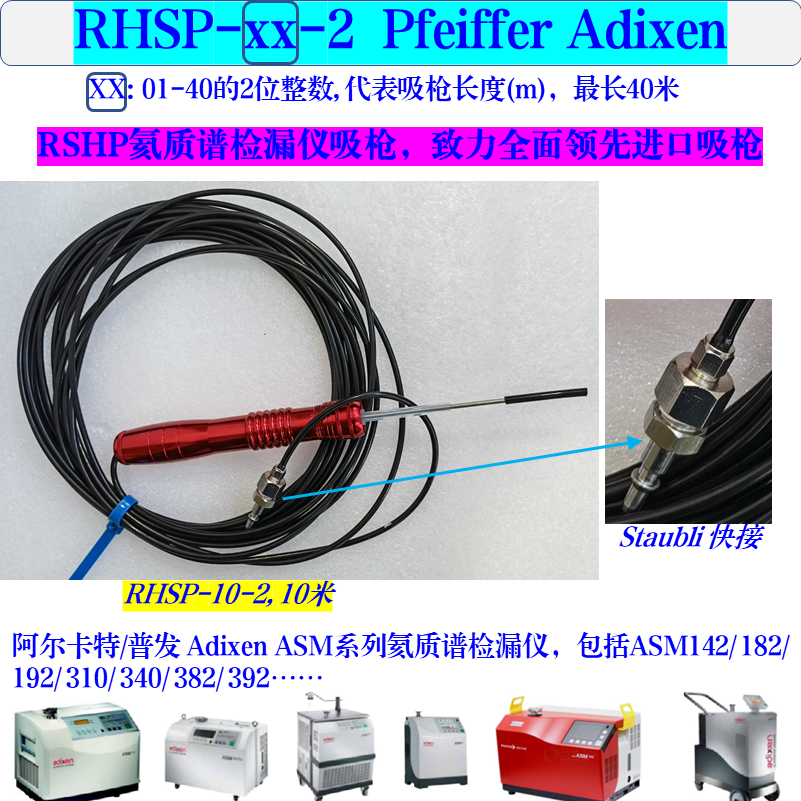

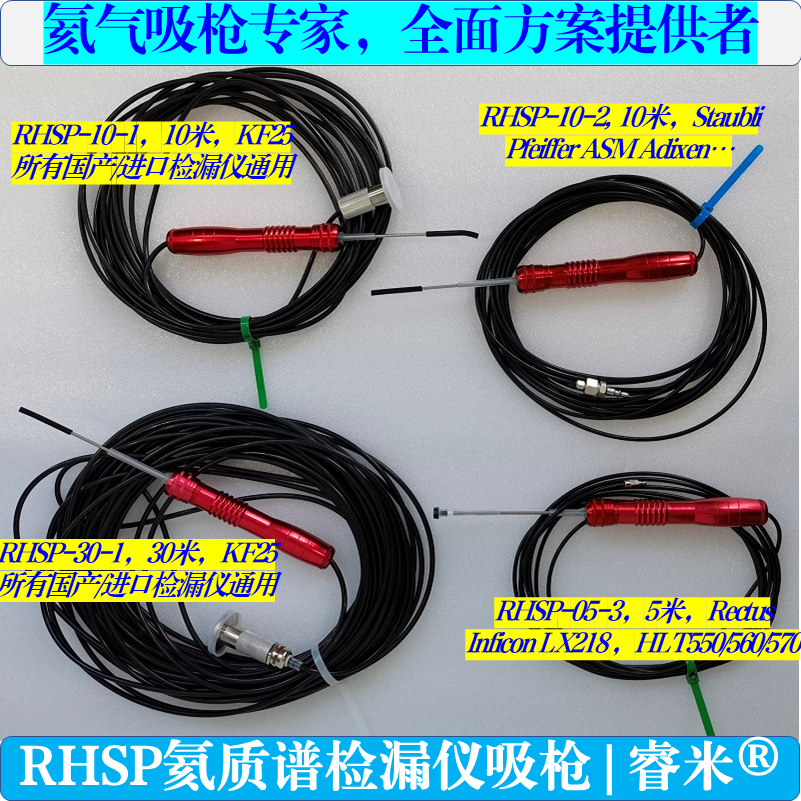

吸枪订货号：RHSP- XX-Y	其中：XX为长度(米），一般不超过40米 Y为接口类型： 1-KF25 2-Pfeiffer Adixen 3-Rectus C-定制   举例： RHSP-10-1，表示10m吸枪，KF25, 所有氦质谱检漏仪可用 RHSP-20-2, 表示20m吸枪，Pfeiffer Adixen ASM专用接口 RHSP-05-3, 表示20m吸枪，Rectus快接头，LX218或HLT550/560/570   RHSP-05-C, 表示5米吸枪，接头为客户定制类型，如G1/4。吸枪头亦可定制，如可定制纯软管探头，或特定的形状，方便机械手适配，欢迎咨询。

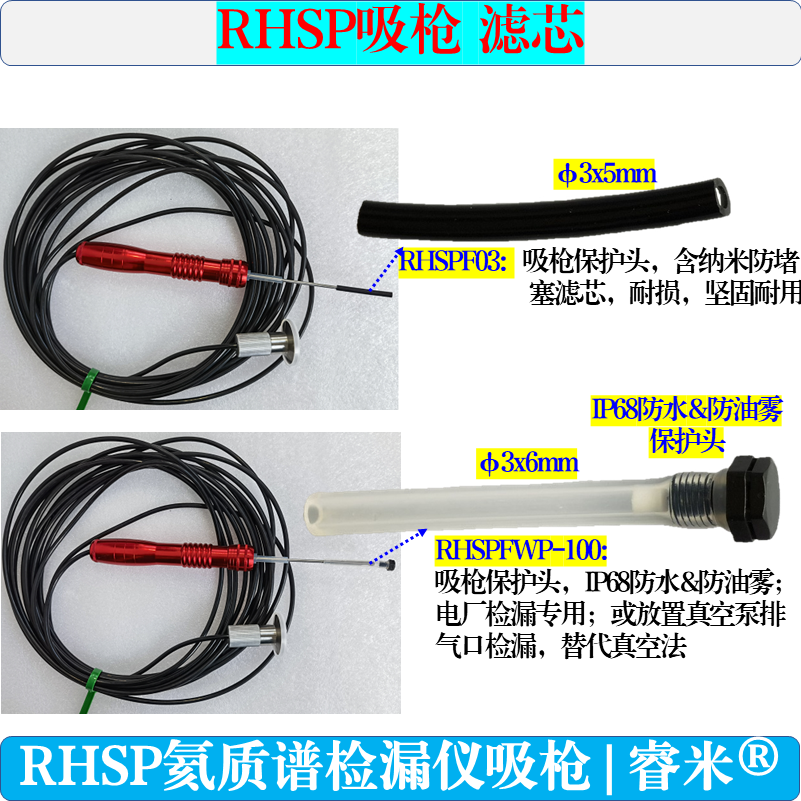

防堵塞保护头：RHSPF03	RHSP吸枪保护头(含纳米防堵塞滤芯），每根吸枪默认配置5个
IP68防水&防油雾保护头： RHSPFWP-100	RHSP吸枪保护头，IP68防水&防油雾。电厂检漏可以作为标配；另外，可放置在真空系统的前级真空泵（油泵/干泵）排气口，在不影响系统运行或无需停机运行的情况下进行氦气漏点查找。
标准漏孔（>10年无需充气）
TLS-6标准漏孔	校准漏率：10-6mbar.L/s, NIST可溯源证书（可另外提供CNAS证书），吸枪校准口，150cc气瓶（充压~600PSIG）,终身(>10年)不用补气。微通道技术，抗震、抗摔、防堵塞性好，可忽略温度补偿(0.1%℃)
TLS-5标准漏孔	校准漏率：10-5mbar.L/s, NIST可溯源证书（可另外提供CNAS证书），吸枪校准口，150cc气瓶（充压~1500PSIG）,终身(>10年)不用补气。微通道技术，抗震、抗摔、防堵塞性好，可忽略温度补偿(0.1%℃)
TLS-4-ZV零流量阀标准漏孔	校准漏率：10-4mbar.L/s, NIST可溯源证书（可另外提供CNAS证书），吸枪校准口，150cc气瓶（充压~1500PSIG）。微通道技术，抗震、抗摔、防堵塞性好，可忽略温度补偿(0.1%℃) 配置零流量阀门，每天使用1小时关闭阀门,终身(>10年)不用补气
