睿米® RMI-PSOZV™超大漏率漏孔
10-3mbar.l/s(10-4Pa.m3/s)级别或更大漏率的，大漏率有源标准漏孔，因为漏率大，即使选用大体积的气瓶，使用传统方式的普通阀门，需要经常反复充气，非常不方便。
标准漏孔阀门开关的最大气体损失=呆体积 x 压力
传统标准漏孔：阀门呆体积普遍为 0.1~1 cc。以 0.1 cc 为例，当充气压力为10 MPa（100 atm）时，每次损失气体0.1x100=10cc。

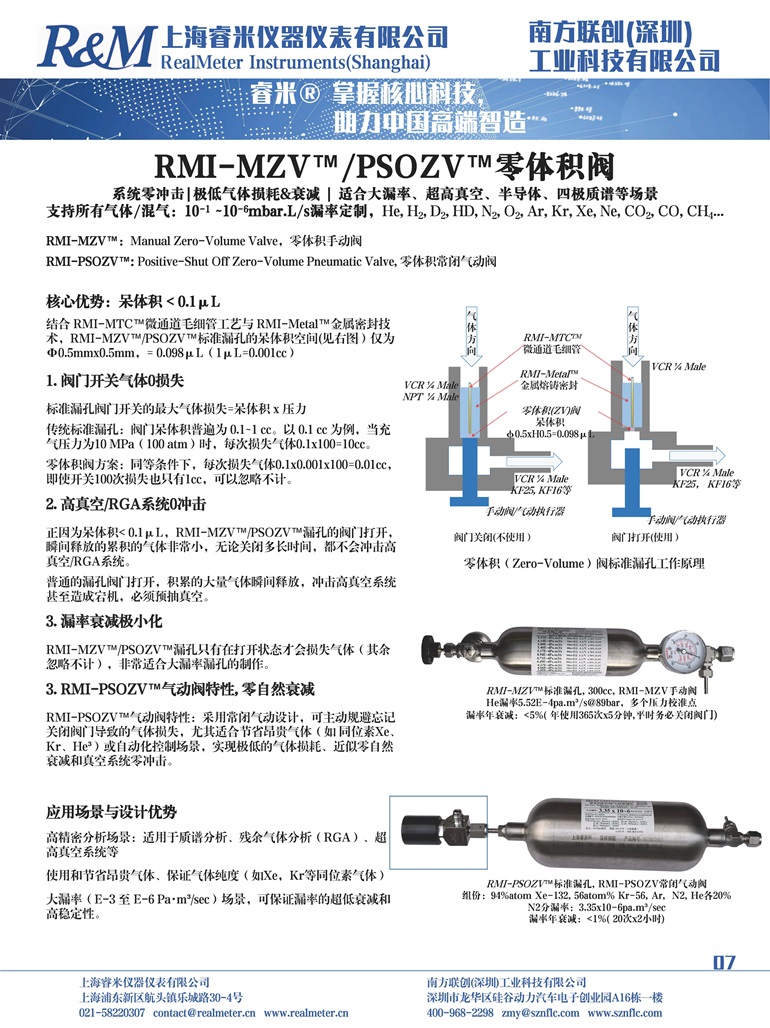

零体积阀方案：同等条件下，RMI-MZV™/PSOZV™标准漏孔的呆体积空间仅为Φ0.5mmx0.5mm，= 0.098μL（1μL=0.001cc），每次损失气体0.1x0.001x100=0.01cc，即使开关100次损失也只有1cc，可以忽略不计。
使用者都知道，标准漏孔校准检漏仪或者系统的时间，通常很短，一般为几分钟。睿米公司自研RMI-MZV™/PSOZV™零体积手动阀/零体积常闭气动阀，解决了大漏率漏孔的衰减快的问题。使用时，打开阀门；不使用时，关闭阀门。

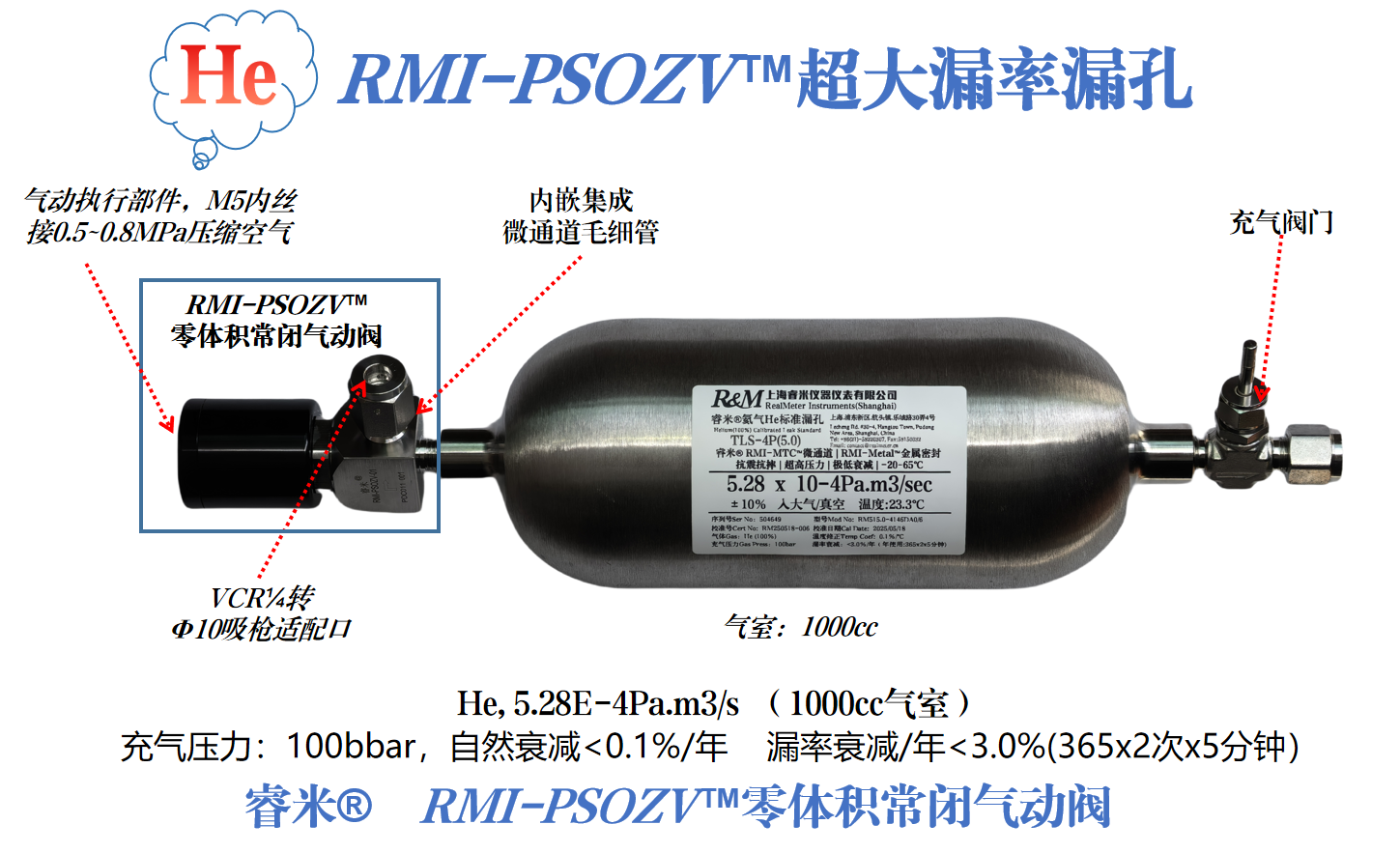

例如：有源He标准漏孔，漏率：5.28x10-4pa.m³/sec
PSOZV™零体积常闭气动阀标准漏孔:气室1000cc,充气压力：100bar，自然衰减<0.1%/年(730次/年) ，漏率衰减/年<3.0%(365x2次x5分钟）
传统标准漏孔:气室1000cc,充气压力：100bar，自然衰减<7.3%/年（730次/年），漏率衰减/年＞16%(365x2次x5分钟）

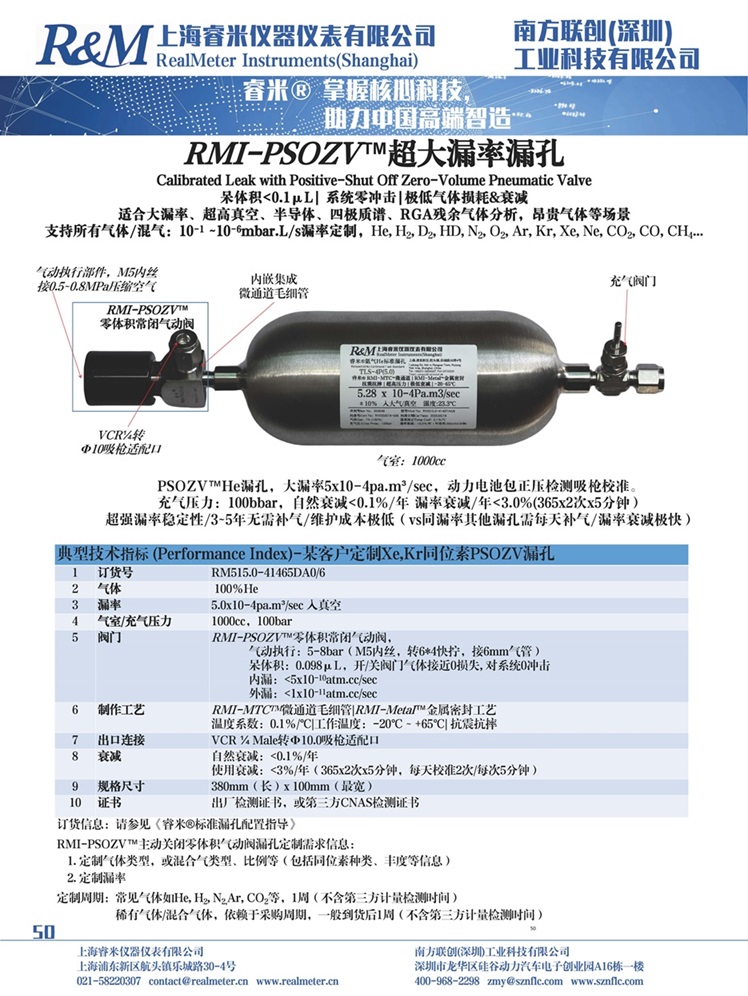

典型技术指标 (Performance Index)-某客户定制PSOZV漏孔 | ||
1 | 订货号 | RM515.0-41465DA0/6 |
2 | 气体 | 100%He |
3 | 漏率 | 5.0x10-4pa.m³/sec 入真空 |
4 | 气室/充气压力 | 1000cc，100bar |
5 | 阀门 | RMI-PSOZV™零体积常闭气动阀， |
气动执行：5-8bar（M5内丝，转6*4快拧，接6mm气管） | ||
呆体积：0.098μL，开/关阀门气体接近0损失, 对系统0冲击 | ||
内漏：<5x10-10atm.cc/sec | ||
外漏：<1x10-11atm.cc/sec | ||
6 | 制作工艺 | RMI-MTCTM微通道毛细管|RMI-Metal™金属密封工艺 |
温度系数：0.1%/℃|工作温度：-20℃ ~ +65℃| 抗震抗摔 | ||
7 | 出口连接 | VCR ¼ Male转Φ10.0吸枪适配口 |
8 | 衰减 | 自然衰减：<0.1%/年 |
使用衰减：<3%/年（365x2次x5分钟，每天校准2次/每次5分钟） | ||
9 | 规格尺寸 | 380mm（长）x 100mm（最宽） |
10 | 证书 | 出厂检测证书，或第三方CNAS检测证书 |

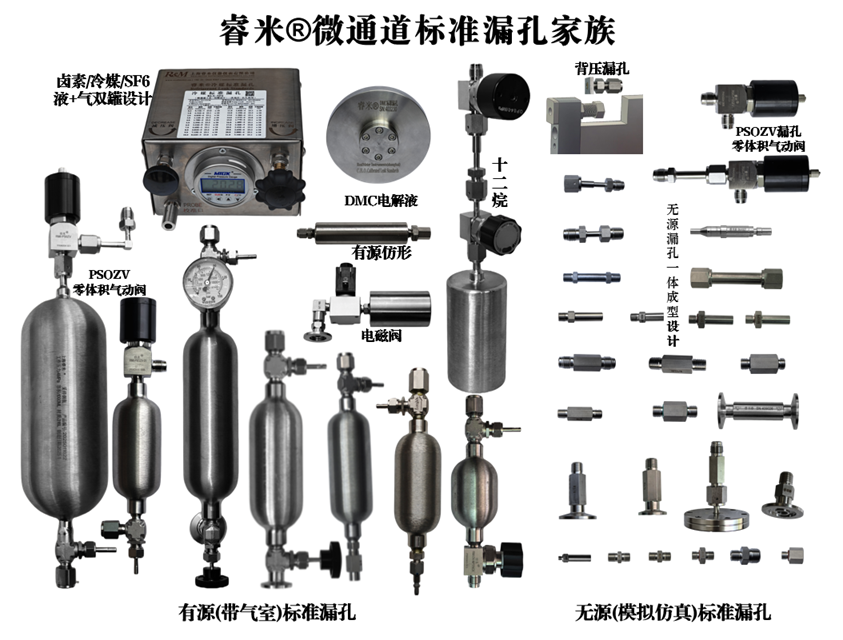

睿米公司的标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：
✪指定漏率，指定压力。
✪提供全气体选择：包括但不限于He，H2, Air，Ar，N2，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体。
✪并且提供众多的接头，供用户选择。
✪自研RMI-MZV™零体积手动阀，自研RMI-PSOZV™零体积主动关闭阀。
