SQT-100超级快速吸枪 演示视频

您的当前位置: 首 页 >> 产品展示 >> SQT100超级快速吸枪

SQT-100超级快速吸枪 演示视频

  • 所属分类:SQT100超级快速吸枪

  • 点击次数:
  • 发布日期:2021/03/24
  • 更多
  • 在线询价
详细介绍

SQT-100超级快速吸枪氦质谱检漏仪通用)

氦检和吸枪的革命性创新,极大提高查漏效率:大吸速、反应超快、长距离

演示视频说明:

本视频演示SQT-100超级吸枪模块,

配合不同长度的超级吸枪线,分别是:10米,15米,20米,30米,50

在不同的的氦质谱检漏仪上演示,分别是:

LACO雷科,

INFICON英福康,

LEYBOLD莱宝,

Pfeiffer Adixen普发

标准漏孔LACO TLS-5 1~3x10-5mbar.L/sec

逐帧分析其响应速度,判断标准吸枪插入漏孔到检漏仪读值进入E-5mbar.L/sec

其中Leybold测试了其原装的QT-100快速吸枪模块和20米吸枪线。



测试结果:SQT100配合不同的吸枪线长度,在各个检漏仪响应时间基本为:2秒(10m),2.6秒(15米),20米(3.5秒),30m5.6秒),50米(9.2秒)。

莱宝原装QT-10020米吸枪线响应时间为5.6秒左右。

SQT-100体现了业界的优异水准。

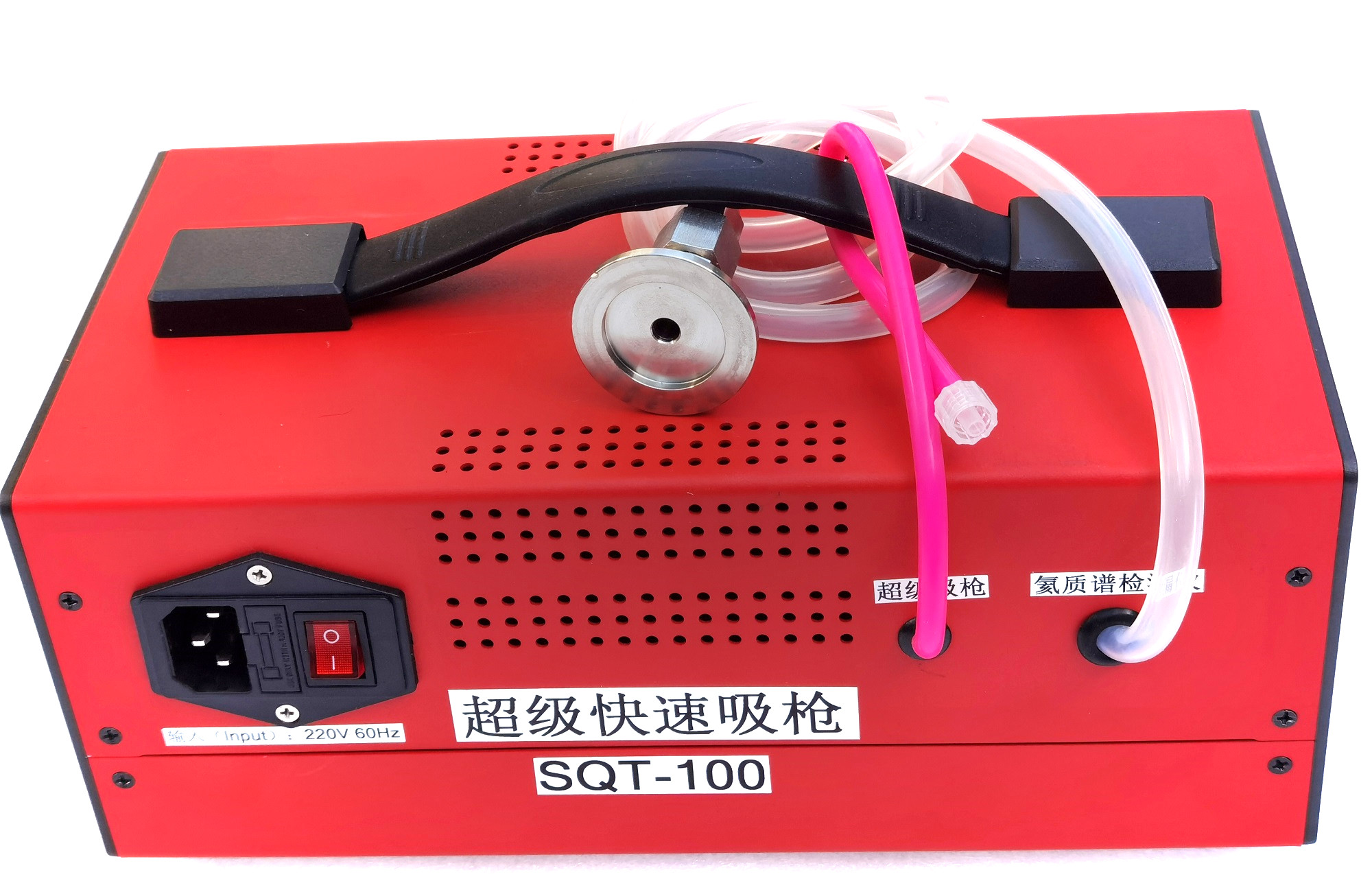

SQT-100是上海睿米仪器仪表(RealMeter Instruments)开发的一款通用型氦质谱检漏仪快速吸枪(Super-Quick Sniffer Probe) SQT-100采用睿米独特的流导设计,完美解决了普通吸枪吸速小(~0.25-1.0 cc/sec)、灵敏度低(离漏点0.5-1cm就会严重衰减错过漏点)、不支持长距离(一般不大于10m)、以及反应慢的缺点。SQT-100是对传统吸枪和氦检的革命性的创新。

u  检测快速、灵敏度高,极大提升检测效率:SQT-100支持2-100cc/sec大吸速,无需接触漏点,距离漏点3-5cm即可反应,快速检测而不错过漏点。

u  业界领先的响应时间,即使超长距离亦可满足检测需求: <2.0(10m)  <3.5s(20m) <5.6(30m)  <9.0(50m)

u  通用:通用于任何进口/国产氦质谱检漏仪品牌,按照吸枪/真空模式设置操作即可。

u  保护核心检漏仪:优化的流导设计确保氦质谱检漏仪不受冲击和损伤。

应用场景:

Ø  长距离的管路、管线、大型真空系统泄漏检测,如石油、化工、天然气、船舶、飞机、电厂效率成倍提高,更快速、更准确!

Ø  SQT-100嗅探头放置于真空泵排气口直接检测,无需停机或外加三通,大吸速检测更高效、更精确,同时可不影响生产运行!

Ø  大面积区域快速高效检测:通过定制吸盘、吸块等,覆盖在待测区域表面(如100cmx10cm焊缝带)形成相对密闭内部对流空间,利用SQT-100的大流速(最大100cc/s),可快速判断该区域是否泄漏,极大提高检测效率和准确性!

Ø  改造现有的氦气检漏仪成为高效的吸枪检漏仪搭建累积法氦检系统节省客户投资和运行成本



SQT-100技术规格(Performance Index)

最小可检测精度

1x10-7mbar.L/sec

1x10-8Pa.m3/sec

响应时间

10

<2.0s

15

<2.5s

20

<3.5s

30

<5.6s

50

<9.0s

100

<16.8s(定制)

*可定制吸枪线长度,或更快的响应时间

吸气速度

2-100cc/sec120-3000cc/min

吸枪因子

30-300

接口

KF25x1:连接检漏仪

吸枪线接口x1 连超级吸枪线

支持氦质谱检漏仪型号

任何品牌,包括但不限于:InficonLeyboldPfeiffer Adixen, Agilent Varian, ULVAC, SHIMADZU, 中科科仪,皖仪,迪泰,歌博

工作电压/功耗

115/230 VAC, 50/60 Hz, 30W

重量

2.5kg

尺寸(mm)

275()x160()x110()

工作温度

SQT-100超级吸枪模块: -10-50℃

SQL超级吸枪线:-60-150℃



订货信息(Order Information

名称

订货号

描述

超级吸枪模块SQT-100

RSQT100

配合超级吸枪线SQL使用

线

5

RSQL005

嗅探头长度25cm,不计算在总长度内。

可根据用户需求定制吸枪线长度。

10

RSQL010

15

RSQL015

20

RSQL020

30

RSQL030

50

RSQL050

100

RSQL100

滤芯

RSQTF05

超级吸枪探头专用滤芯,每根吸枪线默认配置5个。

校准漏孔

TLS-5(L)

1~3x10-5mbar.L/s,150cc, 1500Psig

终身不用补气, NISTCNAS证书
